DEEP Transcranial Magnetic Stimulation
(DEEP TMS™)
브레인스웨이가 보유한 Deep TMS™ technology는 NIH의 원천기술을 바탕으로 개발된 혁신적인 특허기술로 입증된 뇌신경과학적 근거와
Global 임상 데이터를 기반으로 차별화된 치료효과를 통해 새로운 치료 옵션을 제공합니다.
Deep TMS system은 기존의 항우울제처방이 성공적이지 않은 성인 주요우울장애(Major Depressive disorder,MDD) 환자의 대뇌피질 신경에 자극을 주어 치료하는 비침습적인 치료장비입니다.

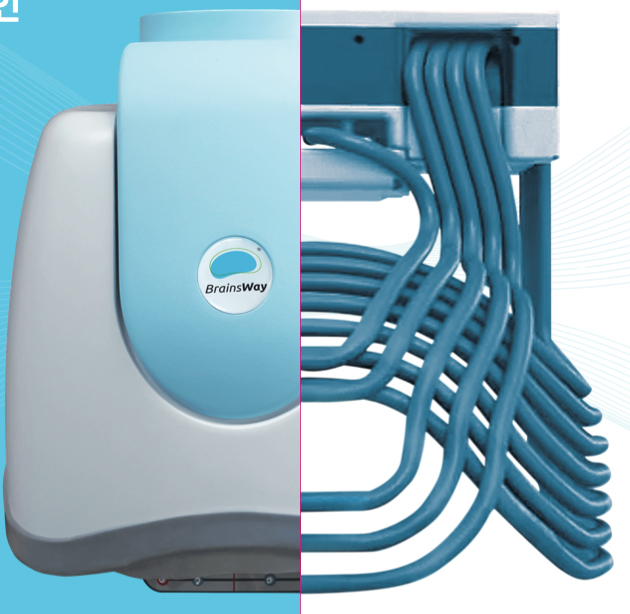

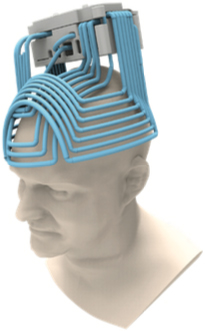

H Coil
H Coil은 기존 8자 형태를 벗어나 3D형태의 자기장 형성을 목적으로
설계된 코일로, 개별 자기 자극을 Summation 시켜 침투 깊이에 따른 자기장의 감쇄를 최소화하는 동시에, 표면으로 부터 최대 6cm
심부영역에 위치한 대뇌피질영역의 자극이 가능하도록 설계되어 치료부위에 효과적으로 유효자극을 전달하여 뉴런을 활성화 합니다.
Advanced H-Coil Design
H-coil의 H는 히브리어의 Hesed 를 의미하며, 영어로는 “to love and give grace to others” 을 의미합니다. 환자분의 건강이 빠르게 회복되길 기원하는 BrainsWay™의 기도가 담겨있습니다.

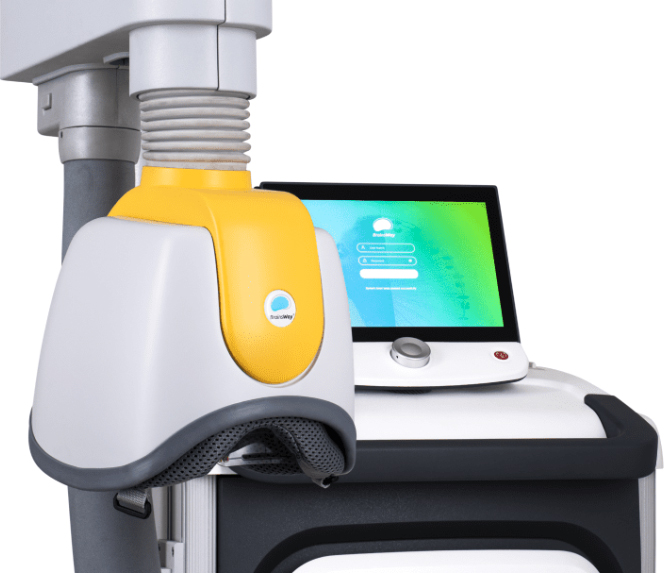

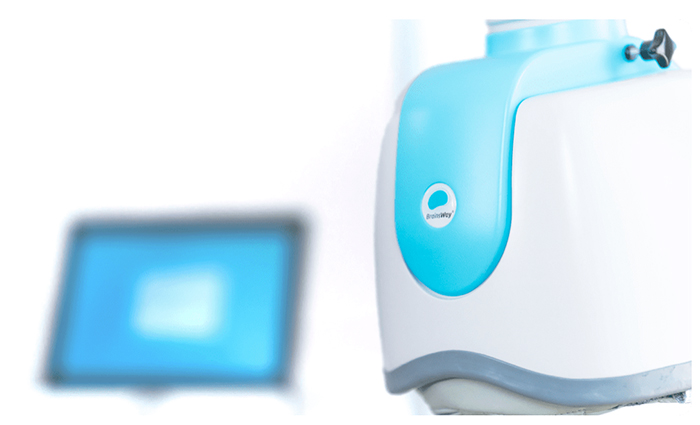

Helmet Containing H-Coil
DEEP TMS™는 탄성이 있는 부드러운 코일 베이스를 적용하여, 치료 진행 과정에서 환자에게는 편안함을 시술자에게는 편리함을 제공하며, H-coil은 Helmet 형태의 TMS로 magnetic pulse와 치료부위간의 밀착력을 향상시켜 유효 자극의 전달율을 높였습니다.

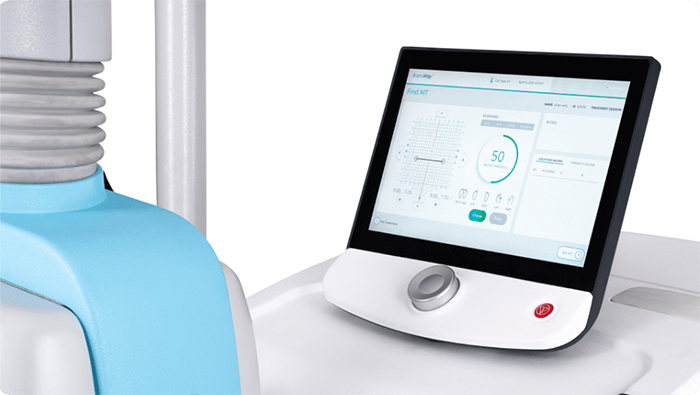

Intuitive Touchscreen Interface
다양한 치료프로토콜을 생성, 저장 할 수 있으며, 환자의 치료 정보 MT(motor threshold) mapping, intensity, time and sequence등을 불러와 쉽고, 빠르게 치료가 가능합니다.

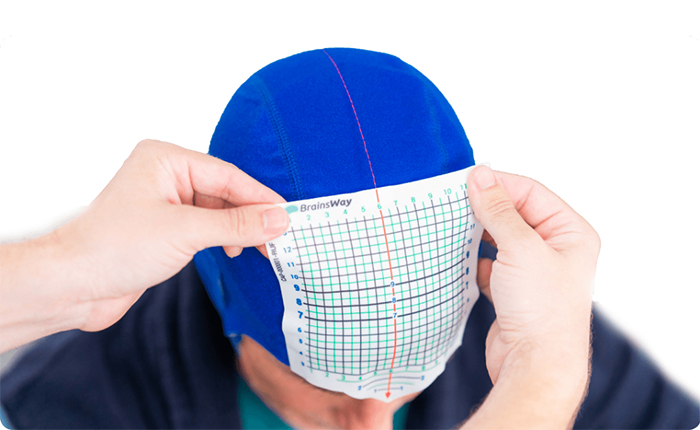

Grid Cap System
Deep TMS™의 치료용 cap은 고급스런 소재로 부드럽고 단단하게 치료부위를 감싸고, Grid를 부착하여 직관적으로 치료부위에 대한 가이드를 제공함으로써 치료의 정확도를 향상 시킵니다.

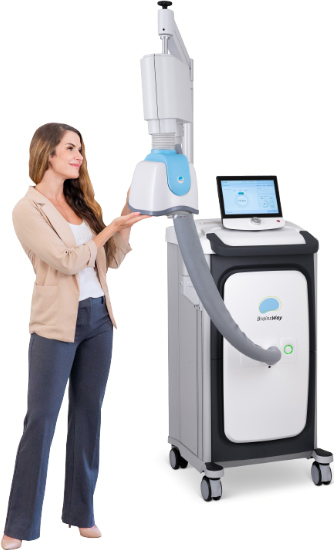

Adjustable Positioning Arm
H-coil은 자유롭게 이동이 가능하도록 설계되어 있어, 치료부위까지 부드럽게 이동하며, 환자는 편안한 상태로 치료를 받을 수 있습니다.

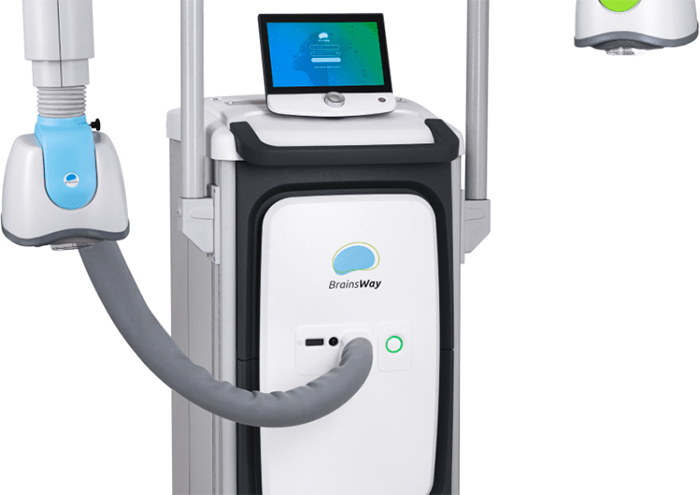

High-Performance Stimulator
Deep TMS™의 본체는 치료에 필요한 전자기장을 안정적으로 공급하도록 설계되어 있으며, 독립적인 Cooling unit과 compact한 디자인, 간편한 UI로 사용자 및 환자의 편의성을 높였습니다.

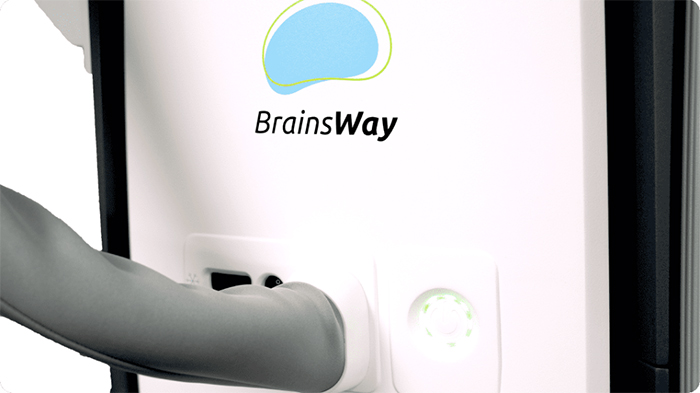

Efficient Cooling System
DEEP TMS™에 내장된 Continuously streaming cooling air를 H-coil로 공급하여 안정적으로 coil의 온도를 유지시키며, 치료시간 동안 편안함을 제공합니다.

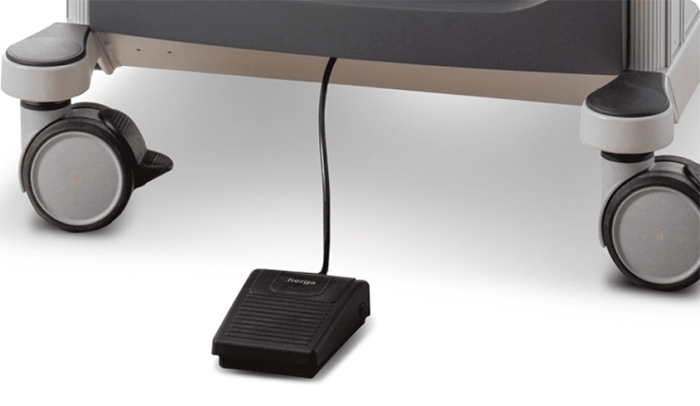

Convenient Foot Pedal Operation
Foot pedal 방식을 채용하였고, 터치스크린 또는 페달을 이용하여 치료를 진행할 수 있도록 편의성을 높였습니다.
이 제품은 ‘의료기기’ 이며, ‘사용상의 주의사항’과 ‘사용방법’을 잘 읽고 사용하십시오.

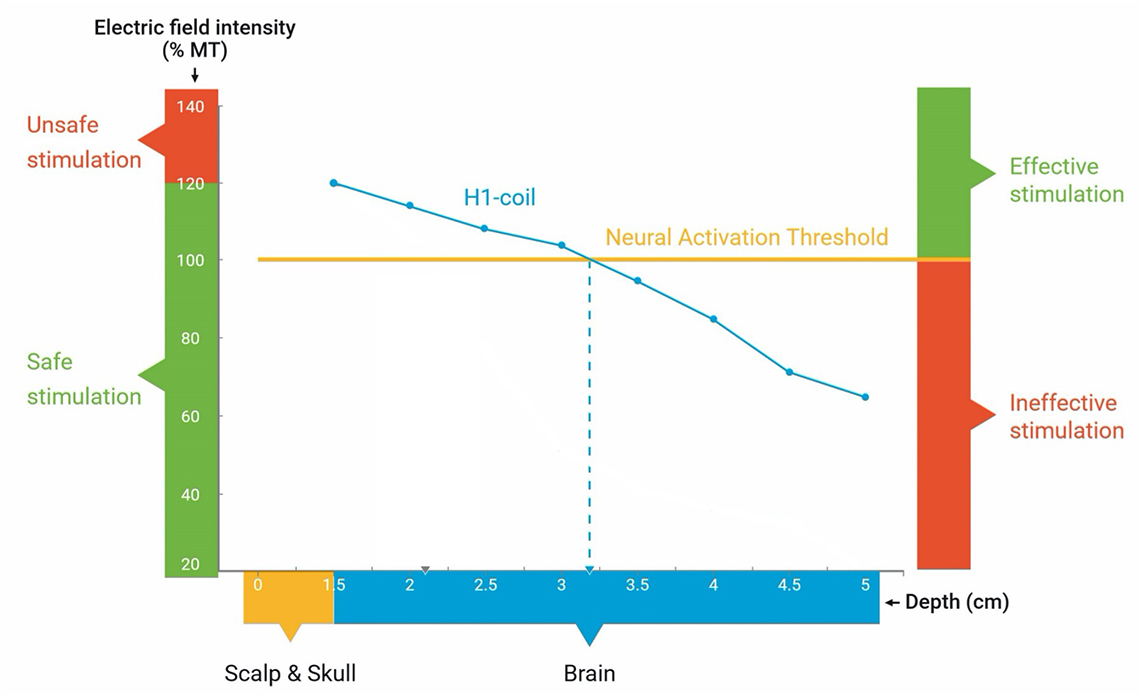

Deliver Deeper & Larger stimulation
to brain circuit
BrainsWay의 DEEP TMS H-coil은 깊고 넓은 자극을 통하여 대뇌 피질에 표층 뿐만이 아니라 심부에 존재하는 신경세포를 효과적으로 자극함으로써 최적화된 뉴런 활성화에 따른 향상된 치료 효과를 제공합니다.1
Reliable Targeting
H-coil이 형성하는 깊고 넓은 전자기장은 18c㎥의 volume을 자극하여2 대규모 신경세포의 활성화를 유도하여 효과적인 치료효과를 나타내며,
광범위한 신경세포를 자극하므로, 기존 F8 코일의 Targeting error를 감소시켜3 적절한 치료 부위에 최적화된 유효 자극을 전달합니다.
Consistency
H-Coil은 치료용 헬멧 형태로써, 시스템적으로 환자의 치료부위가 치료용 헬멧에 견고하게 밀착되어, 치료시간 동안 견고하게 유지 되므로 치료의 일관성 및 재현성을 제공합니다.
Refernces:
1. Fox PT, et al. Human Brain Mapping 22:1-14 (2004).
2. Harmelech T Expert Rev Med Devices Dec;18(12):1133-1144 (2021).
3. Herwig U, et al. Biol Psychiatry 50:58-61 (2001).
1. Fox PT, et al. Human Brain Mapping 22:1-14 (2004).
2. Harmelech T Expert Rev Med Devices Dec;18(12):1133-1144 (2021).
3. Herwig U, et al. Biol Psychiatry 50:58-61 (2001).

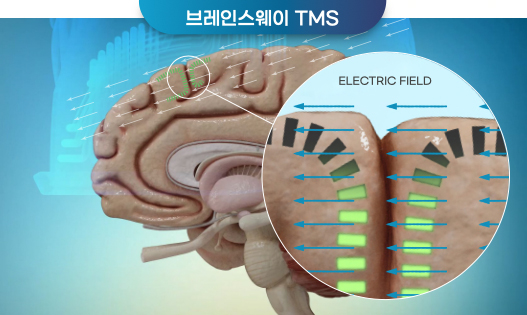

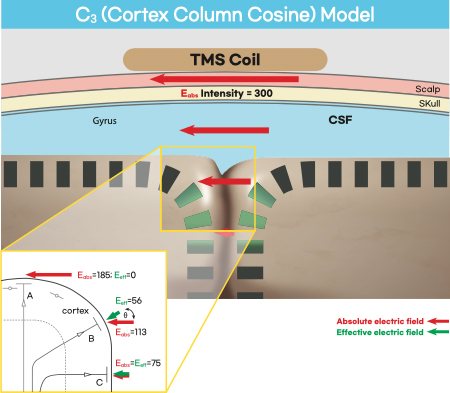

Cortex Column Cosine Model(C3) 1
DEEP TMS™의 형성하는 심부의 전자기장은 Cortical Column에 평행을 이루며 Sulcus 영역에 존재하는 대량의 뉴런을 활성화시키는데 효과적입니다. 2
DEEP TMS™는 최대 6cm의 자기장의 침투깊이와
약 18c㎥의 volume의 깊고 넓은 유효자극은 3 뇌 심부영역까지 자극하여 뉴런 활성화를 효과적으로 유도하여, 최적의 치료효과를 제공합니다. 4
1. Fox PT, et al. Human Brain Mapping 22: 1-14 (2004).
2. Krieg TD, et al. Brain Stimulation 6:898-904 (2013).
3. Harmelech T et al. Expert Rev Med Devices 12:1133-1144 (2021).
4. Li X, et al. Biol Psychiatry 55:882-890 (2004).
2. Krieg TD, et al. Brain Stimulation 6:898-904 (2013).
3. Harmelech T et al. Expert Rev Med Devices 12:1133-1144 (2021).
4. Li X, et al. Biol Psychiatry 55:882-890 (2004).

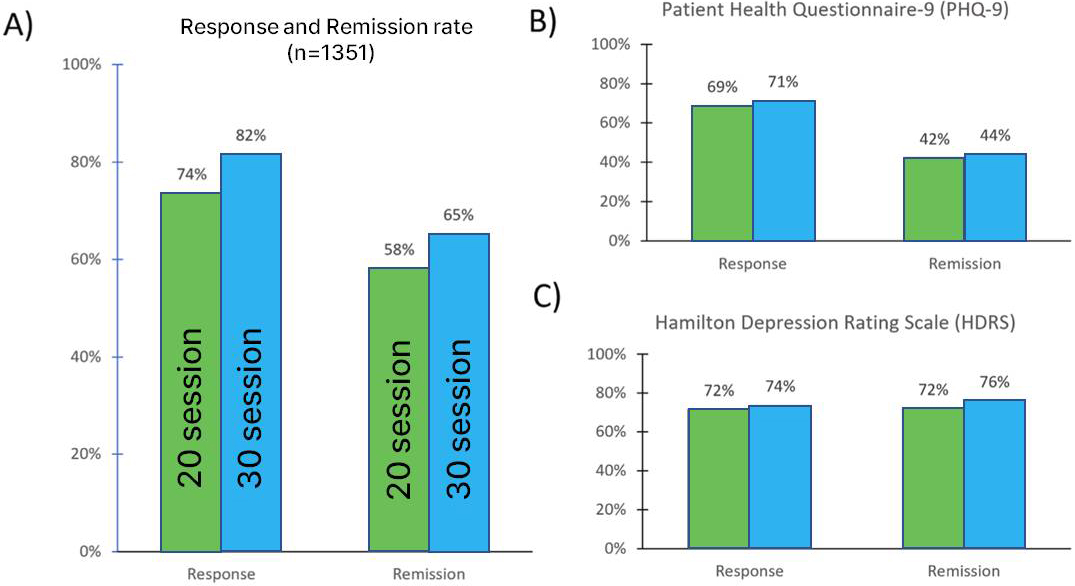

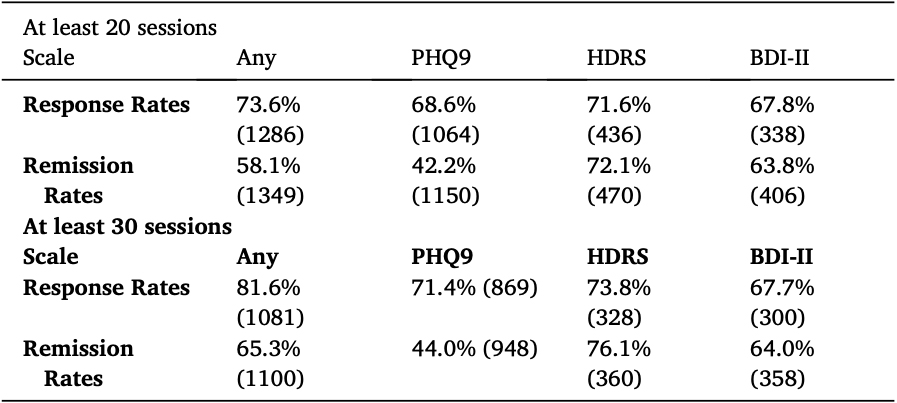

Clinical evidence :
Deep TMS H1 Coil treatment for depression: Results from a large post marketing data analysis 1
BrainsWay Deep TMS™ 치료는 주요우울장애의 비침습적인 치료방법으로써 주요우울장애 증상을 상대적으로 빠르게 개선시키고, 우수한 치료효과를 나타냅니다. 1
1. A. Tendler et al. Psychiatry Res. Jun;324:115179 (2023)
Deeper & Broader Stimulation, Activating More Neurons
BrainsWay의 독창적인 Deep TMSTM H 코일은 표면에서의 자기장 증가 없이 뇌 심층 부위에 효과적으로 전자기 자극을 전달하는 구조로1, 대뇌 피질에 하부(Sulcus bank & wall)에 존재하는 신경세포를 안전하게 자극함으로써 치료효과를 향상 시킵니다.2

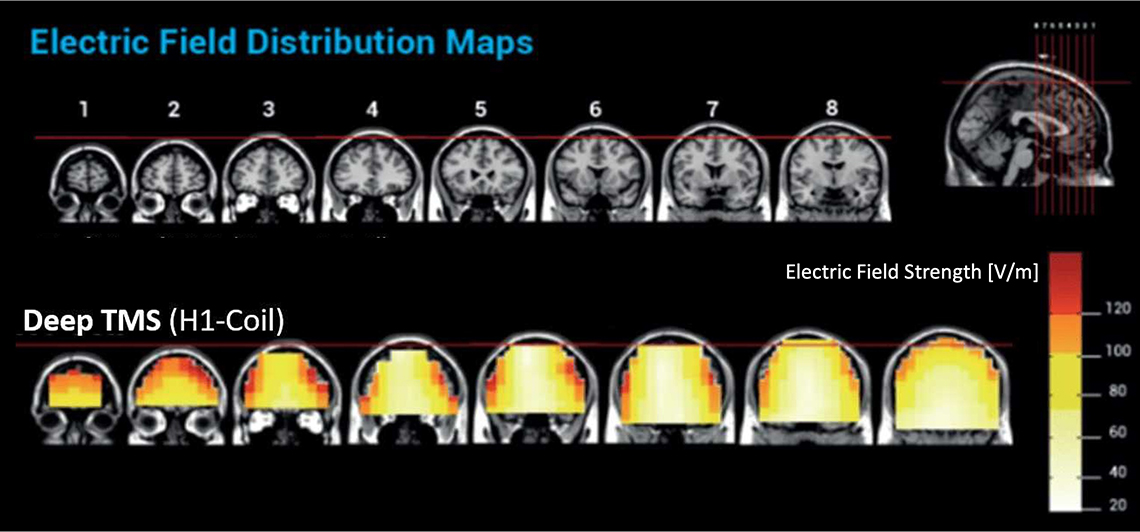

Deep TMS : Electric Field distribution map3
H-coil은 전전두엽(Dosolateral PreFrontal Cortex) 넓은 치료영역을 자극하며, 최대 5.5cm 깊이까지 자극하므로, 대뇌 피질의 대량의 신경세포에 최적화된 유효자극을 전달하여 비침습적으로 빠른 증상 경감을 유도합니다.4
1. Zibman et al. An In-Depth Look at BrainsWay Technology (Deep TMS). BrainsWay White Paper (2018).
2. Fox PT, et al. Human Brain Mapping 22: 1-14 (2004).
3. Rosenberg O, et al. Depress Anxiety. 27:465-9 (2010).
4. Herwig U, et al. Biol Psychiatry 50:58-61 (2001).
2. Fox PT, et al. Human Brain Mapping 22: 1-14 (2004).
3. Rosenberg O, et al. Depress Anxiety. 27:465-9 (2010).
4. Herwig U, et al. Biol Psychiatry 50:58-61 (2001).
